Z750FX1 電気はワカラン！　2025,1/12

今日は、電装系を組んでいきます。

念のために、ネットでFX1用の配線図を検索しておきます。

画像が荒すぎて、文字は読めませんが野生の感で進めますｗ

前に外したメインハーネスを仮に各コネクターに接続します。

バッテリーを乗せて、作動確認しますが　うんともすんとも言いません！

バッテリーリード線が腐ってやがる！！

バッテリーターミナル側はプラプラ～

すぐホームセンターに行き、代用できそうなものを買って作ります！

CTコードはたまたま家にあった物を使用！

とりあえず、こんな感じに・・・

この後、ターミナル部分が露出しないようにカバーしました。

メインハーネスを外した時の逆順に接続したはずなのに、動作がおかしい・・・

あっ！右ハンドルから出てる９Pコネクターを別なところに接続してた汗

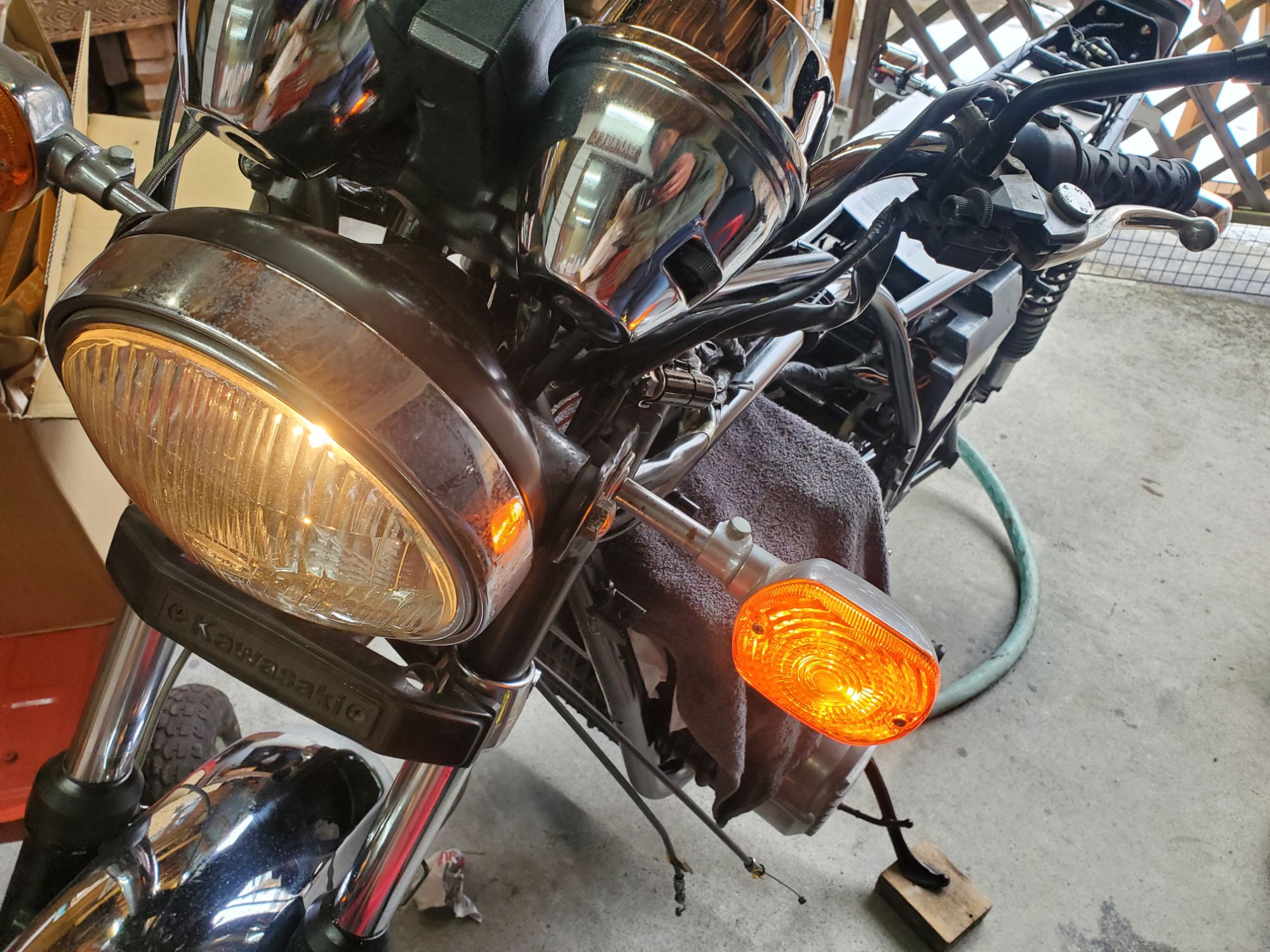

動作確認オッケーです！

仮付けしていたハーネスをフレームに這わせながら固縛していきます。

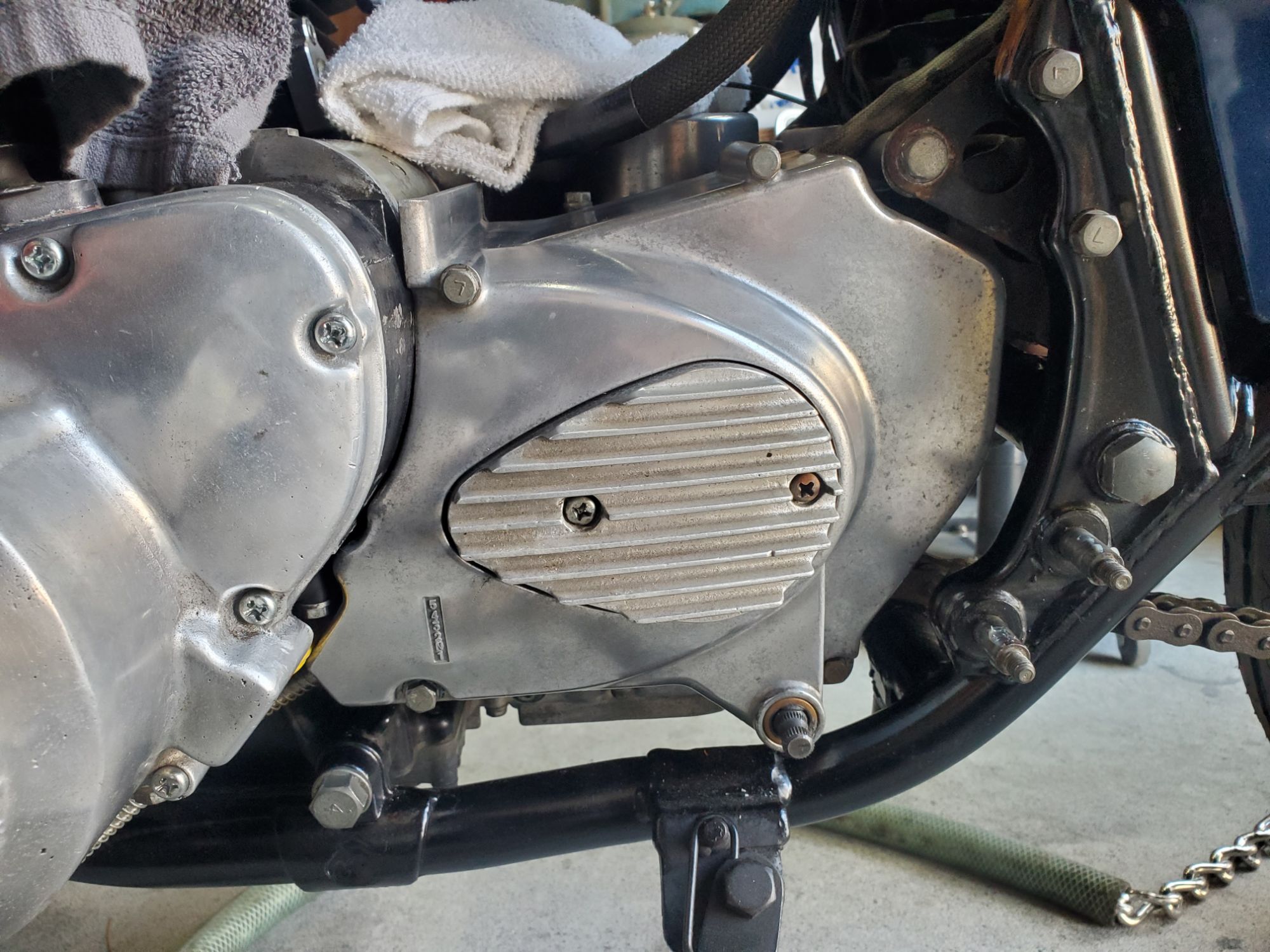

カバーも付けて、少しずつ形になってきましたー
